Уровнемер предназначен для непрерывного измерения параметров жидких сред и жидкостей, в том числе взрывоопасных, при учётно-расчётных и технологических операциях. Уровнемер обеспечивает: измерение уровня жидкости, измерение температуры, опционально измерение плотности жидкости. Максимальная погрешность измерения уровня жидкости составляет ±1 мм.
Уровнемер можно использовать в резервуарах с хранением следующих продуктов:
Уровнемер соответствует Техническому регламенту оборудования и защитных систем, предназначенных для использования в потенциально «взрывоопасных средах» утвержденного постановлением КМУ от 28.12.2016 № 1055 и Техническому регламенту законодательно регулированных средств измерительной техники, утвержденного постановлением КМУ от 13.01.2016 № 94, имеет необходимые разрешительные документы для применения на территории Украины и внесен в государственный реестр Украины.
Уровнемер может устанавливаться на объектах в зонах класса 0, класса 1 и класса 2 ДСТУ EN 60079-10-1: 2018 и помещениях и наружных установок согласно ДСТУ IEC 60079-14-2013.
Уровнемер относится к оборудованию класса М1 по внешним механическим условиям и к классу Е1 по внешним электромагнитным условиям, согласно ДСТУ OIML D 11:2018 (OІML D 11:2013, ІDT).
Уровнемер, при необходимости, имеет возможность подключения к модулю «Учет акцизного налога с доступом к API» программы M.E.Doc — бренда Национальной продуктовой ИТ компании Linkos Group, который позволяет в автоматическом режиме получать информацию из системы мониторинга уровнемеров и формировать на основе этих данных Справку о сведённых за сутки данных в модуле Реестр акцизных документов (горючее) и согласно Постановлению Кабинета Министров Украины от 22 ноября 2017 г. N 891 «Об утверждении Порядка ведения Единого государственного реестра расходомеров-счетчиков и уровнемеров-счетчиков уровня топлива в резервуаре, передачи учетных данных с них электронными средствами связи», Постановлению Кабинета Министров Украины от 12 августа 2020 г. N 715 «Об утверждении Порядка осуществления Государственной налоговой службой автоматического сопоставления показателей объемов обращения и остатков топлива, показателей объемов обращения спирта этилового» ежедневно в автоматическом режиме по электронным средствам связи передавать в ДФС Украины эти данные.
Уровнемер включен в список «Обладнання цих виробників вже під’єднане до модуля:» на странице сайта программы M.E.Doc https://medoc.ua/page/detailscorpttnapi
| № п/п | Наименование | Кол-во | Примечание |
|---|---|---|---|

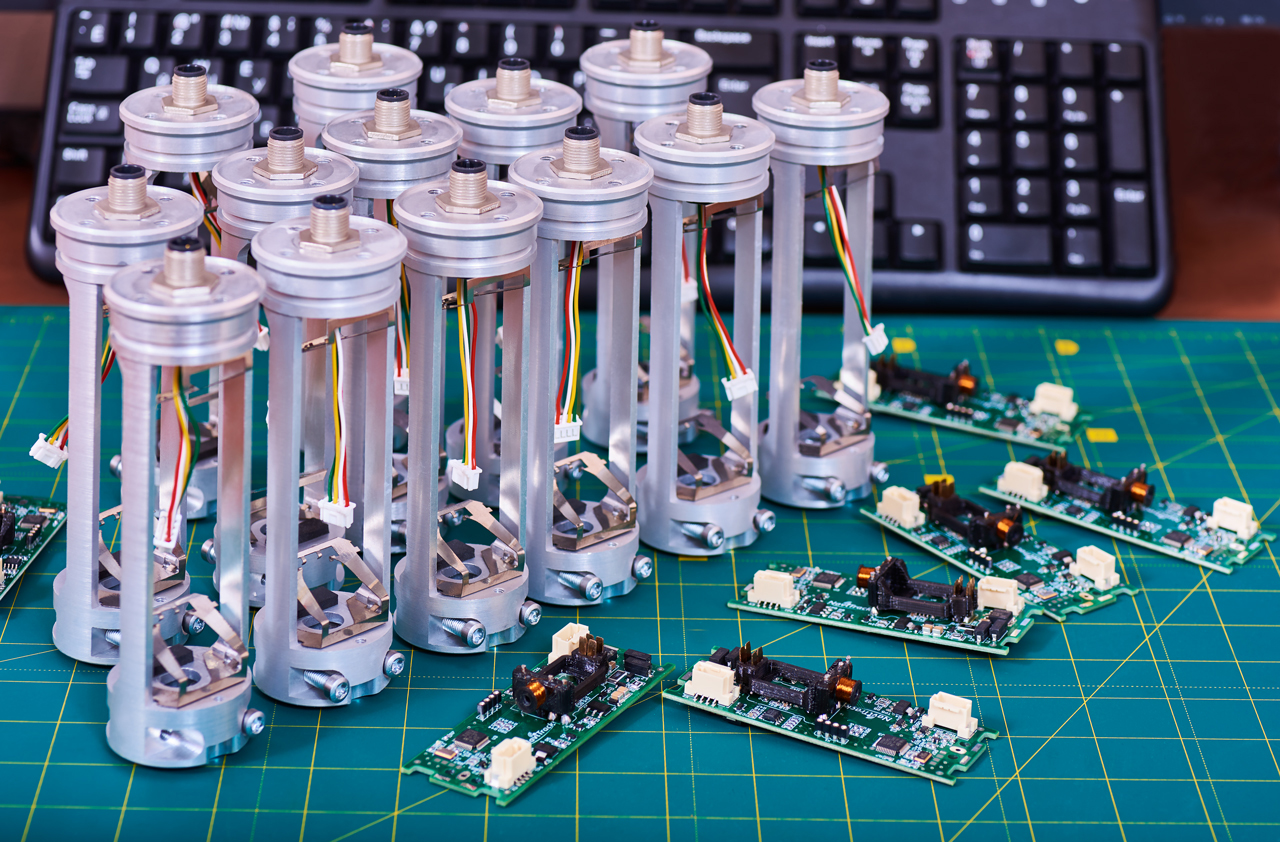

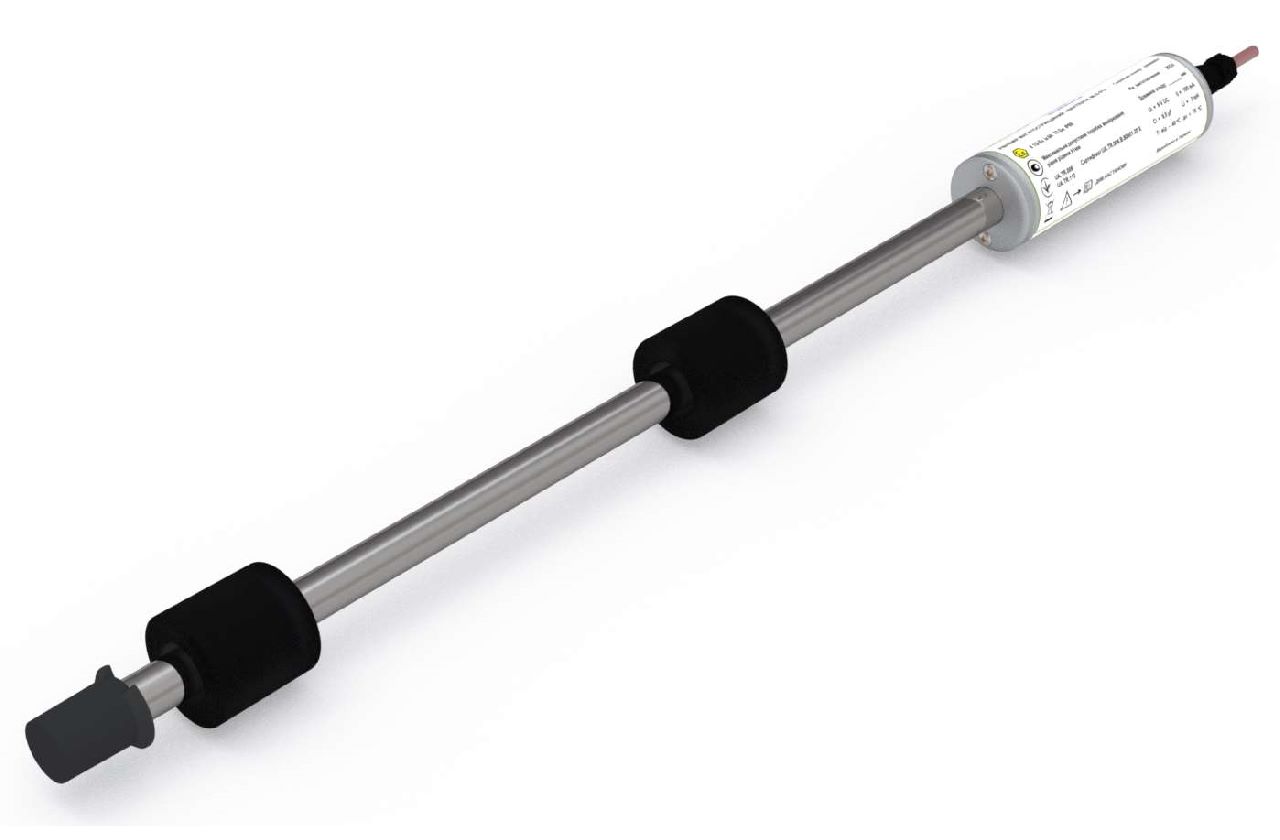

| 1 | Уровнемер магнитострикционный «Navitrack MLS-01 Ex» | 1 | Длина измерительного зонда согласовывается с Заказчиком |
| 2 | Кабель | 1 | 1 п.м. |
| 3 | Комплект поплавков | В зависимости от количества измерительных параметров | |
| 4 | Модуль плотности | по согласованию с Заказчиком | |
| 5 | Паспорт | 1 | |
| 6 | Руководство по эксплуатации | 1 | одно на партию в один адрес, или по согласованию с Заказчиком |
| Основные | |
| Метод измерения | Магнитострикционный |
| Выходной сигнал/протокол | Модулированный/Navitrack |
| Длина для заказа | от 500мм до 6000мм |
| Максимальная допустимая погрешность измерения уровня жидкости | ±1мм |
| Линейность измерения по всей длине | ≤±0,1мм |
| Максимальное кол-во сенсоров | до 5 шт* |
| Електроника | |
| Диапазон питания | от 5 до 9 В |
| Максимальный ток потребления | 100 mA |
| Отказоустойчивость | Высокая |
| Защита от обратной полярности | Присутствует |
| Внешняя среда | |
| Степень защиты | NEMA Type 4X, IP68А |
| Влажность | от 0 до 100% относительной влажности, без конденсата |
| Рабочая температура | от -40° до +70° |
| Температура хранения | от -40° до +80° |
| Химическая стойкость | Бензин, дизельное топливо, биодизельное топливо, керосин, разные нефтеродукты, пищевая промышленность (спирт, винная промишленность), промышленные и другие жидкости |
| Безопасность | |
| Сертификаты по безопасности | ДСТУ EN 60079-0:2017 (EN 60079-0:2012, IDT) ДСТУ EN 60079-11:2017(EN60079-11:2012) |
