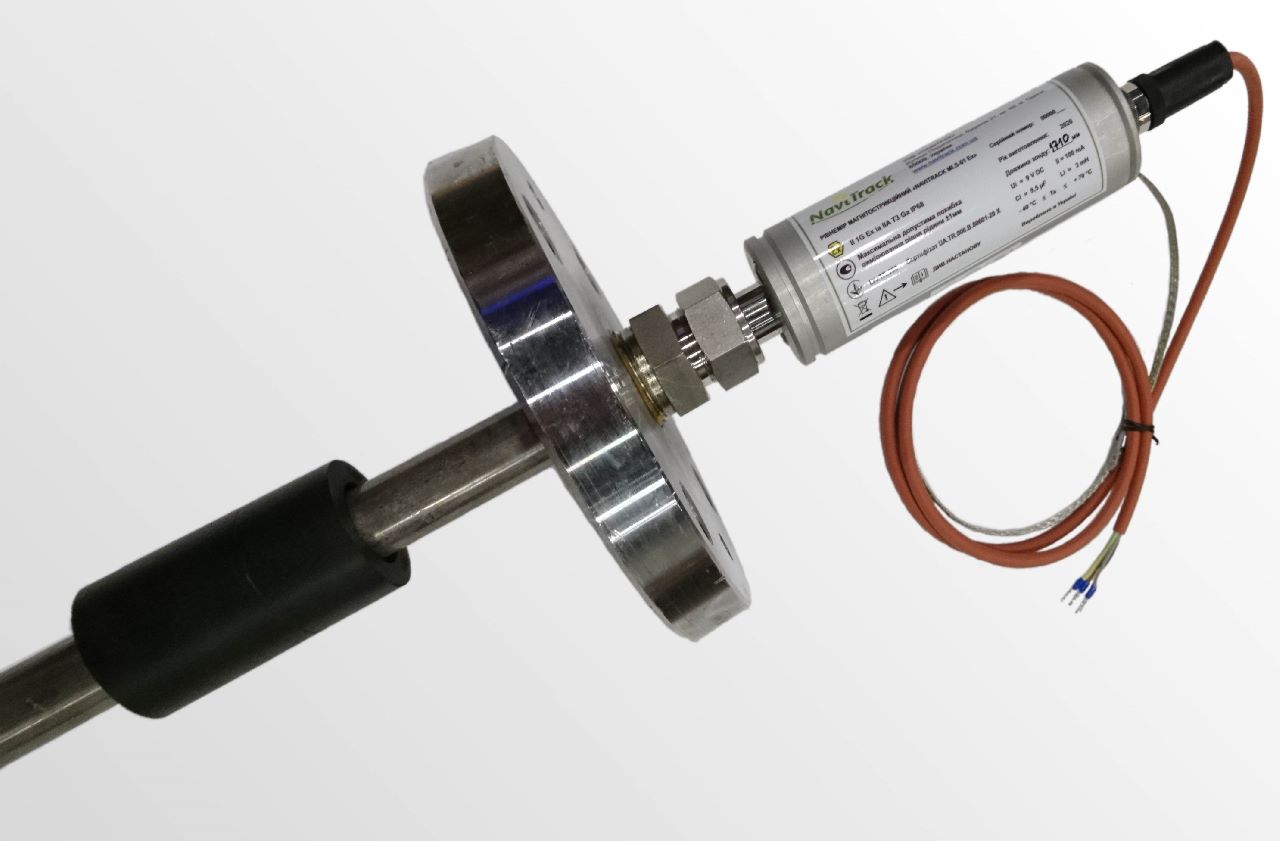

Рівнемір призначений для безперервного виміру рівня скрапленого газу і виміру температури. Максимальна похибка виміру рівня рідини є ±1 мм.
Відмінною рисою даного рівнеміра є наявність захисного кожуха, який дозволяє у випадку необхідності беспечно демонтувати рівнемір без проведення спустошення і дегазації резервуару.
Монтаж рівнеміра здійснюється у штатний отвір резервуару призначений для встановлення додаткового обладнання, шляхом встановлення спеціального фланцю з конічним різьбленням і додаткового фітінгу, який забезпечує герметичне з`єднання із захисною трубою і витримує тиск 25б.
Переваги рівнеміра магнітострикційного «Navitrack MLS-01 Ex» LPG:
✓ оптимальна ціна;
✓ висока надійність обладнання;
✓ висока точність виміру;
✓ внесений у Єдиний державний реєстр вимірювальних пристроїв;
✓ наявність сертифікату на відповідність директивам АТЕХ для використання у вибухонебезпечних зонах;
✓ використання захисного кожуха, що дозволяє виробляти монтаж і демонтаж рівнеміра без спустошення резервуара.
Рівнемір, при необхідності, має можливість підключення до модулю «Облік акцизного налогу з доступом до АРІ» програма M.E.Doc – бренду Національний продуктовий ІТ компанії Linkos Group, який дозволяє в автоматичному режимі отримувати інформацію із системи моніторингу рівнемірів і формувати на основі цих даних Довідку про зведених за добу даних у модулі Реєстр акцизних документів (пальне) і згідно Постанови КМУ від 22.11.2017 р. № 891 «Про затвердження Порядку ведення Єдиного державного реєстру витратомірів-лічильників і рівнемірів-лічильників рівня палива в резервуарі, передачі облікових даних з них електронними засобами зв`язку», Постановою КМУ від 12.08.2020 р. №715 «Про затвердження порядку здійснення Державною податковою службою автоматичного зіставлення показників обсягів оборотів і залишків палива, показників обсягу оборотів спирту етилового» щоденно і автоматичному режимі по електроним засобам зв`язку передавати у ДФС України ці дані.
Рівнемір включений до списку «Обладнання цих виробників вже під’єднане до модуля:» на сторінці сайту програми M.E.Doc https://medoc.ua/page/detailscorpttnapi
| № п/п | Найменування | Кількість | Примітки |
|---|---|---|---|
| 1 | Рівнемір магнітострикційний «Navitrack MLS-01 Ex LPG» | 1 | Довжина вимірювального зонду погоджується із Замовником |
| 2 | Кабель | 1 | 1 п.м. |
| 3 | Комплект поплавків | В залежності від кількості вимірювальних параметрів | |
| 4 | Паспорт | 1 | |
| 5 | Інструкція з експлуатації | 1 | Одна на партію в одну адресу або за погодження із Замовником |
(РУС)
| Основные | |
| Метод измерения | Магнитострикционный |
| Выходной сигнал/протокол | Модулированный/Navitrack |
| Длина для заказа | от 500мм до 6000мм |
| Максимальная допустимая погрешность измерения уровня жидкости | ±1мм |
| Линейность измерения по всей длине | ≤±0,1мм |
| Максимальное кол-во сенсоров | до 5 шт* |
| Електроника | |
| Диапазон питания | от 5 до 9 В |
| Максимальный ток потребления | 100 mA |
| Отказоустойчивость | Высокая |
| Защита от обратной полярности | Присутствует |
| Внешняя среда | |
| Степень защиты | NEMA Type 4X, IP68А |
| Влажность | от 0 до 100% относительной влажности, без конденсата |
| Рабочая температура | от -40° до +70° |
| Температура хранения | от -40° до +80° |
| Химическая стойкость | Сжиженный газ |
| Безопасность | |
| Сертификаты по безопасности | ДСТУ EN 60079-0:2017 (EN 60079-0:2012, IDT) ДСТУ EN 60079-11:2017(EN60079-11:2012) |
