Витратоміри-лічильники призначені для точного вимірювання протоків рідин у постійному або переривчастому режимі кількості бензину, дизельного палива, керосину, олій і інших рідин в`язкістю до 1000 сП (мПас). Витратоміри-лічильники характеризуються високою точністю і малим впливом на неї змін в`язкості вимірюваної рідини. Ця технологія не пред`являє особливих вимог до профілю трубопроводів і довжин прямих ділянок до і після витратоміра.
Витратоміри-лічильники Navitrack M200, відповідають вимогам Технічного регламенту обладнання та захисних систем, призначених для використання у потенційно вибухонебезпечних середовищах», затвердженого постановою КМУ от 28.12.2016 № 1055 і Технічного регламенту законодавчо регульованих засобів вимірювальної техніки», затвердженого постановою КМУ від 13.01.2016 № 94.
Витратомір-лічильник Navitrack M200 призначений для використання на точках роздачи палива з малими потоками видачі до 200л/мін. Можливе використання як на стаціонарному так і пересувному акцизному складі.

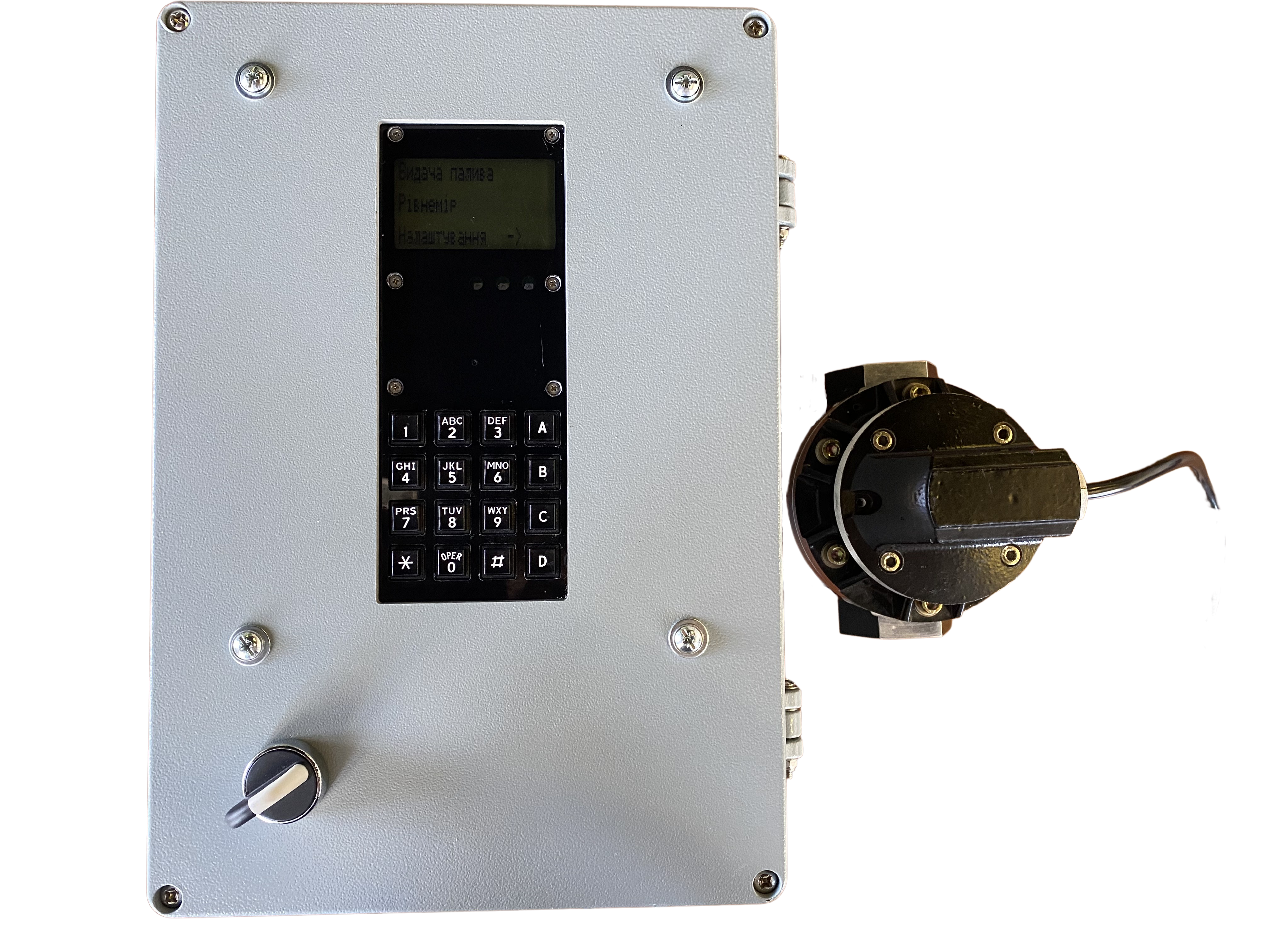

Витратомір складається з двох основних частин:
✓ лічильника;
✓ інформаційного табло.
Лічильник – безпосередньо вимірювач рідини, яких складається з алюмінієвого корпусу в середині якого знаходяться овальні шестерні із нержавіючої сталі Під верхньою кришкою корпусу розташована плата з герконами, плата точно виставляється по висоті над робочою камерою витратоміра за допомогою шайб та передає на інформаційне табло кількість обертів шестерні.
Має вимірювальну камеру Корпус, верхня кришка і кабельний наконечник (для імпульсного виходу) ізольовані кільцевими ущільнювачами. Елементи, які служать для передання обертання у механічному лічильнику оздоблені арміруючими сальниками.
Інформаційне табло – це вузол обробки та перетворення сигналів від лічильника, та виведення пролитого об’єму користувачу на екран. Інформаційне табло оснащене екраном та герметичною клавіатурою (IP67), має внутрішній комп’ютер який дозволяє виводити додаткову інформацію та підключати додаткове обладнання
За бажанням Замовника інформаційне табло може комплектуватися додатковими модулями, такими як:
✓ передача інформації на віддалений сервер;
✓ управління роздачею палива;
✓ управління за допомогою смс;
✓ робота с рівнемірами;
✓ система ідентифікації;
✓ підключення принтера і друк чеків.
№ | Найменування | Кіл-ть | Примітки |
1 | Витратомір-лічильник | 1 | |
2 | Інформаційне табло | 1 | |
3 | Паспорт | 1 | |
4 | Настанова з експлуатації | 1 | по E-mail по необхідності |
Основні | |
Наменування показника | Значення |
---|---|
Номінальний діаметр | 1″ (33,25 мм) |
Мінімальний потік *(л/хв) | 20 |
Максимальний потік (л/хв) | 200 |
Точність (%) | ±0,25% |
Повторюваність (%) | ≤±0,03% |
Максимальна в`язкість, сП (мПас) ** | 1000 |
Максимальний робочий тиск, МПа | 3,4 |
Робоча температура,°С | від -40° до +55° |
Обсяг на оборот | 0,048л |
Захист від зворотної полярності | Присутня |
Кількість імпульсів на один оборот | 4 |
Напруга | 5-36В |
Габаритні розміри витратоміра-лічильника (Д х Ш х В), мм | 24.5×18×25 |
Температура зберігання | от -40° до +80° |
